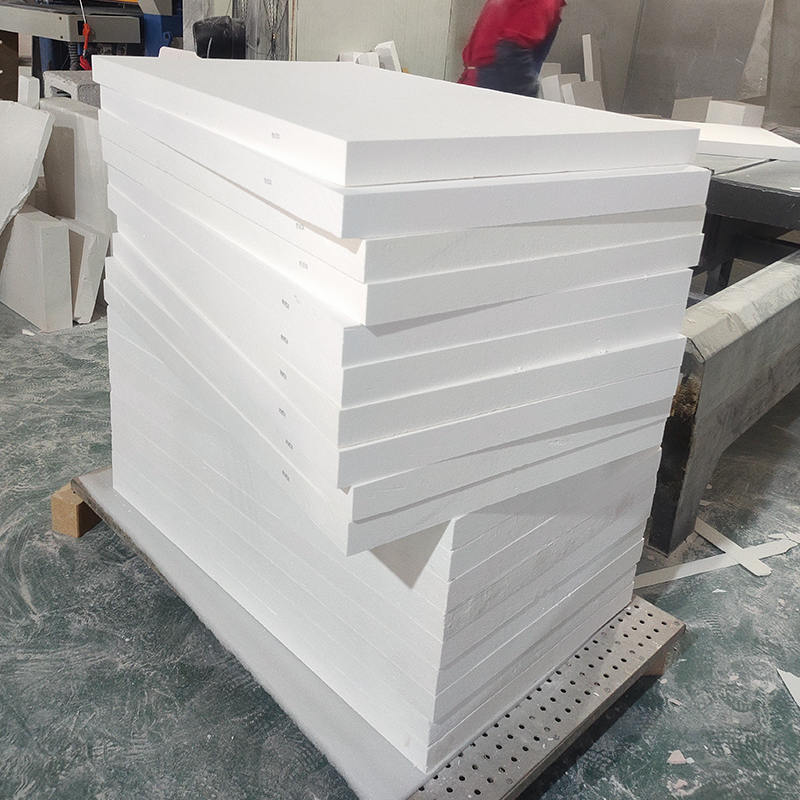

Aluminiumoxid-Keramikfaserplatte
Einführung
NC-Faserplatten bestehen aus gesplitterter Baumwolle, die mit anorganischen Klebstoffen im Nass-Vakuum-Saugfilterverfahren zusammengepresst wird. Mit Vorteilen wie geringer Dichte und hoher Intensität verfügt das Produkt über ein breites Anwendungsspektrum, beispielsweise als heiße Oberfläche der Ofenauskleidung, um dem direkten Einfluss von Flammen und Hochtemperaturgasglut zu widerstehen.
Eigenschaften
Hohe Stabilität;
Geringe Wärmeleitfähigkeit;
Geringe Wärmekapazität;
Beständigkeit gegen Thermoschock;
Erosionsbeständigkeit;
Leicht zu verarbeiten und zu schneiden;
Hohe Dicken- und Größengenauigkeit;
Außergewöhnliche Widerstandsfähigkeit gegen Flammen und Gasströme;
Einfach zu installieren und bequem zu verwenden.
Bewerbung
Produktparameter
| Faserplatte | NC1260 | NC1350 | NC1400 | NC1430 | NC1600 | NC1700 | NC1800 | |
| Klassifizierungstemperatur (℃) | 1260 | 1350 | 1400 | 1430 | 1600 | 1700 | 1800 | |
| Dichte (KG/M³) | 300-600 | 300-600 | 300-600 | 300-600 | 300-600 | 450-700 | 450-700 | |
| Nacherwärmung Linearänderung(％)(24H) | ≤1,5(1050℃ | ≤2,0 (1100℃) | ≤3,0(1200℃ | 3,0 (1250℃) | ≤1,0 (1450℃) | ≤1,0 (1500℃) | ≤1,0 (1600℃) | |
| Biegefestigkeit (MPa) | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,7 | ≥0,7 | ≥0,7 | |
| Lol | ≤5 | ≤5 | ≤5 | ≤5 | ≤6 | ≤6 | ≤6 | |
| Wärmeleitfähigkeit | 400℃ | 0.084 | 0.084 | 0.084 | 0.084 | | | |
| 800℃ | 0.128 | 0.125 | 0.125 | 0.125 | 0.16 | 0.16 | 0.16 | |
| 1000℃ | 0.176 | 0.174 | 0.174 | 0.2 | 0.21 | 0.21 | 0.21 | |
| | Al₂O₃ | 45-49 | 52-55 | 54-57 | 44-48 | 72 | 78 | 83 |
| Al₂O₃ SiO₂ | 98 | 99 | 99 | 82 | 99 | 99 | 99 | |
| ZrO₃ | | | | 15-17 | | | | |
| Andere | 2 | 1 | 1 | 1 | 1 | 1 | 1 | |
Hinweis: Die durch die verwendeten Prüfnormen ermittelten technischen Daten schwanken im Durchschnitt in einem gewissen Bereich; Die Daten stellen nicht die Daten zur Qualitätssicherung des Produkts dar.
-
Ein Sieben-Zonen-Gitterbandofen, der bei 1120 °C läuft, kann ±3 °C über das Band halten und dennoch Teile mit inkonsistenter Härte versenden, da der Taupunkt in der Entschmierungszone nach der Erhöhung der Bandgeschwindigkeit verschwand. Das liegt in der Natur der Pulvermetallurgie: Der Ofen ist kein Kasten, der heiß wird, sondern ein chemischer Reaktor mit angeschlossenem Förderband. Die kurze Antwort: Wählen Sie einen Pulvermetallurgieofen nach dem Prozessfenster aus, das er einhal...
